Szlifierki do płaszczyzn

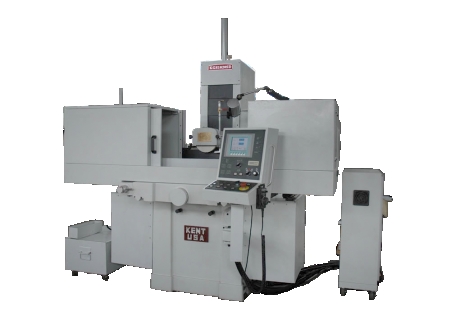

Szlifierka do płaszczyzn E-TECH Easy-2448NC
Indywidualna wycena
Brak oceny
12 miesięcy gwarancji
Szlifierka do płaszczyzn E-TECH Easy-2448NC charakteryzuje się wyjątkową dokładnością obróbki i wykończenia powierzchni, a przy tym oferuje suport, jak i wyposażenie opcjonalne odpowiednie do różnych zadań. Konstrukcja zapewnia wysoką precyzję i sztywność, zwłaszcza w przypadku obróbki dużych elementów, oraz wyjątkową dokładność. Urządzenie specjalnie przeznaczone do branży produkcji form i zaawansowanej elektroniki. Prosta obsługa i wysoka precyzja szlifowania płaszczyzn, najlepsze rozwiązanie dla użytkowników!
Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.
Szlifierka do płaszczyzn E-TECH Easy-2448NC charakteryzuje się wyjątkową dokładnością obróbki i wykończenia powierzchni, a przy tym oferuje suport, jak i wyposażenie opcjonalne odpowiednie do różnych zadań. Konstrukcja zapewnia wysoką precyzję i sztywność, zwłaszcza w przypadku obróbki dużych elementów, oraz wyjątkową dokładność. Urządzenie specjalnie przeznaczone do branży produkcji form i zaawansowanej elektroniki. Prosta obsługa i wysoka precyzja szlifowania płaszczyzn, najlepsze rozwiązanie dla użytkowników!
Szlifierkę serii Easy wyposażono w panel sterowania PLC i kolorowy ekran dotykowy zapewniający wysoką funkcjonalność i łatwą obsługę. Ponadto funkcja automatycznego szlifowania spełnia wymagania w zakresie oszczędności czasu i wysokiej wydajności.
Szlifierki do płaszczyzn serii Easy wyposażono w sterownik PLC wraz z przyjaznym dla użytkownika kolorowym ekranem dotykowym. Operator może po prostu ustawić parametry szlifowania i rozpocząć cykl obróbki. Układ sterowania automatycznie zapamięta ostatnie nastawy parametrów szlifowania, a operator musi jedynie nacisnąć przycisk „uruchomienia cyklu”, aby powtórnie wczytać poprzednio ustawione parametry i rozpocząć cykl od nowa.
Posuw poprzeczny można wstępnie ustawić, a przy tym operator może wybrać położenie przednie lub tylne, tak aby posuw następował z dwóch stron lub z jednej strony stołu roboczego.
Ruch wgłębny ściernicy można również ustawić w taki sposób, aby szlifowanie rozpoczynało się z dwóch stron lub z jednej strony stołu roboczego. Także przesuw wzdłużny stołu roboczego można ustawić precyzyjnie i pewnie, a operator może przy tym ustawić położenie rozpoczęcia/zatrzymania operacji z lewej lub prawej strony stołu.
(Przystawka do automatycznego obciągania dostępna jest jako wyposażenie opcjonalne).
Wrzeciono hydrodynamiczne jest stale zasilane olejem wrzecionowym. Bicie wrzeciona wynosi poniżej 0,002 mm, a sztywność wynosi ponad 50 kgf/μm. Rozwiązanie to jest odpowiednie zarówno w przypadku szlifowania pod lekkim, jak i dużym obciążeniem.
Układ hydrauliczny jest podłączony do czujnika ciśnienia i gdy ciśnienie oleju staje się zbyt niskie, ściernica zostaje automatycznie zatrzymana, aby uniknąć uszkodzenia wrzeciona.
Łożyskowane wrzeciono charakteryzują wysoka dokładność, brak drgań i niski wzrost temperatury. Wrzeciono wyposażono w precyzyjne łożyska kulkowe skośne, a zastosowany układ smarowania zapewnia łatwość konserwacji wrzeciona i jego długi okres eksploatacji. Bicie wrzeciona wynosi poniżej 0,002 mm.
Układ smarowania prowadnic osi X/Z wyposażono w czujnik ciśnienia, który zapewnia odpowiednie ciśnienia smarowania.
W celu obróbki dużych i ciężkich elementów sanie stołu roboczego zmodyfikowano do postaci podwójnych prowadnic w kształcie litery „V”. Pogłębione i poszerzone prowadnice o dużym rozstawie zapewniają stabilny i płynny ruch stołu roboczego.
Prowadnica osi X została precyzyjnie ręcznie obrobiona, wyposażona w smarowanie olejowe i pokryta powłoką Turcite-B, co zapewnia precyzyjne ustawienie położenia i długookresową eksploatację.
Podstawę w kształcie litery „T” wykonano z żeliwa Meehanite poddanego odpuszczaniu i odprężaniu w celu zapewnienia stabilności konstrukcji i uniknięcia odkształceń
Podstawa jest o 2,5 razy dłuższa od stołu roboczego, dzięki czemu stół roboczy jest w pełni podparty na całej długości przesuwu, a to z kolei zwiększa sztywność podparcia w trakcie szlifowania.
Firma E-tech oferuje szerszą i cięższą kolumnę gwarantującą wysoką stabilność i sztywność.
Smarowanie jest zapewniane niezależnie, co pozwala wydłużyć okres eksploatacji.
Suport został bardzo dokładnie obrobiony, a napędza go precyzyjna śruba kulowa, powodując jego przesuw wzdłuż prowadnicy, co pozwala zwiększyć sztywność urządzenia i wydłużyć okres jego eksploatacji.
Wyposażenie standardowe:
- Ściernica i kołnierz ściernicy
- Sterownik PLC + ekran dotykowy + panel sterowania
- Śruba kulowa osi Y + siłownik
- Układ hydrauliczny z wentylatorem chłodzącym
- Instrukcja obsługi i listy części
- Śruby i klocki do poziomowania
- Stojak/trzpień do wyważania
- Standardowy zbiornik chłodziwa
- Półpełna osłona przeciwrozbryzgowa
- Ściągacz ściernicy
- Obciągacz diamentowy i podtrzymka
- Narzędzia i skrzynka narzędziowa
Wyposażenie opcjonalne (płatne dodatkowo):
- Uchwyt elektromagnetyczny z automatycznym demagnetyzerem
- Uchwyt obrotowy z magnesem trwałym
- Uchwyt elektromagnetyczny z automatycznym demagnetyzerem
- Przystawka do obciągania dwustronnego
- Układ chłodzenia z separatorem magnetycznym i papierowym filtrem
- Zapasowy kołnierz ściernicy
- Układ chłodzenia z separatorem magnetycznym
- Przystawka do obciągania kątowego
- Układ chłodzenia z papierowym filtrem
- Przystawka do obciągania promieni
- Liniał pomiarowy osi Y i Z (pionowy i poprzeczny) z cyfrowym odczytem
- Układ zbierania oleju i mgły olejowej
- Liniał pomiarowy osi Y (pionowy) z cyfrowym odczytem
- Przystawka do odwracania ściernicy
- Górna przystawka do obciągania równoległego (ręczna/hydrauliczna)
- Odpylacz
- „Górna przystawka do obciągania równoległego (ręczna/hydrauliczna) z kompensacją automatyczną (silnik krokowy)”
| Dane techniczne | Jednostka | Wartość |
|---|---|---|
| Szerokość stołu | [mm] | 1200 |
| Długość stołu | [mm] | 600 |
| Odległość od powierzchni stołu do osi wrzeciona | [mm] | 700 |
| Maksymalne obciążenie stołu | [kg] | 850 |
| Rowek teowy mocowania stołu | [mm] | 20x3 |
| Zajmowana powierzchnia podłogi | [mm] | 4240 x 2300 x 2550 |
| Waga | [kg] | 6600 |
| Maks. długość szlifowania | [mm] | 1200 |
| Maks. szerokość szlifowania | [mm] | 625 |
| Odległość od powierzchni stołu do podłoża | [mm] | 930 |
| Wymiary standardowego uchwytu magnetycznego | [mm] | 600 x 1200 |
| Przesuw suportu/kolumny | [-] | Kolumna |
| Zakres przesuwu (przesuw wzdłużny osi X) | [mm] | 1350 |
| Prędkość stołu (przesuw wzdłużny osi X) | [m/min] | 3~25 |
| Przyrost posuwu w trybie automatycznym (autom. przesuw poprzeczny osi Z) | [mm] | 725 |
| Przesuw szybki (60 Hz/50 Hz) - (autom. przesuw poprzeczny osi Z) | [mm/min] | 1710/1425 |
| Min. jednostka wejściowa (model NCII, opcja) - (autom. przesuw poprzeczny osi Z) | [mm] | 0,001 |
| Silnik przesuwu poprzecznego osi Z | [kW] | 0,375 |
| Przesuw w trybie ręcznym (ręczny przesuw poprzeczny osi Z) | [mm] | 725 |
| Przesuw na działkę koła ręcznego (ręczny przesuw poprzeczny osi Z) | [mm] | 0,02 |
| Przesuw na obrót koła ręcznego (ręczny przesuw poprzeczny osi Z) | [mm] | 5 |
| Automatyczny przesuw w dół (przesuw w pionie osi Y) | [mm] | 500 |
| Maks. prędkość posuwu (przesuw w pionie osi Y) | [m/min] | 2,5 |
| Min. jednostka wejściowa (przesuw w pionie osi Y) | [szt.] | 0,001 |
| Siłownik osi Y | [kW] | 3 |
| Wymiary ściernicy (śred. zewn. x szer. x śred. wewn.) | [mm] | ø405x50xø127 |
| Prędkość wrzeciona (60 Hz/50 Hz) | [obr/min] | 1800/1500 |
| Silnik wrzeciona | [kW] | 11 |
| Maks. moment obrotowy | [Nm] | 71 |
| Silnik hydrauliczny | [kW] | 3,75 |
| Silnik układu smarowania | [kW] | 0,187 |
